改性PVC塑料顆粒的工藝條件和特點(diǎn)

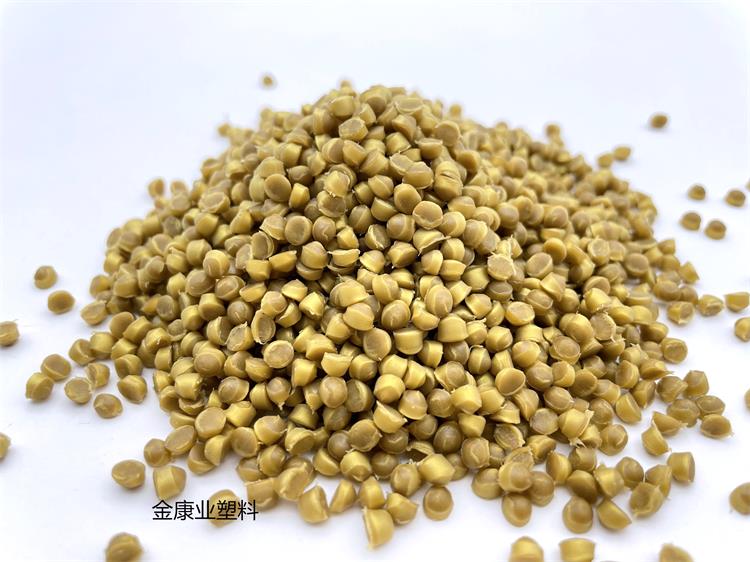

       改性PVC塑料顆粒是聚氯乙烯塑料成型的原材質(zhì)（基礎(chǔ)原料），在具體成型的時(shí)間需添加其他的輔助材料，是使用比較廣泛的塑料材料之一，是一種非結(jié)晶性材料，在實(shí)際使用中通常添加穩(wěn)定劑、潤(rùn)滑劑、輔助加工劑、色料、抗沖擊劑及其它添加劑。

　　改性PVC塑料顆粒具有不易燃性、高強(qiáng)度、耐氣侯變化性以及優(yōu)良的幾何穩(wěn)定性，對(duì)氧化劑、還原劑和強(qiáng)酸都有極強(qiáng)的抵抗力，但是它能夠被濃氧化酸如濃硫酸、濃硝酸所腐蝕而且也不適合與芳香烴、氯化烴接觸的場(chǎng)合。

　　改性PVC塑料顆粒在生產(chǎn)加工時(shí)熔化溫度是一個(gè)十分重要的工藝參數(shù)，要是此參數(shù)不當(dāng)將造成材料分解的問(wèn)題。

　　改性PVC塑料顆粒的流動(dòng)特性非常差，其工藝范圍很窄。尤其是大分子量的改性PVC塑料顆粒更難于生產(chǎn)加工（這種材料一般要添加潤(rùn)滑劑改善流動(dòng)特性），所以一般使用的都是小分子量的PVC材料。 改性PVC塑料顆粒的收縮率非常低，一般為0.2~0.6%。

　　注塑模工藝條件干燥處理：一般不需要干燥處理。

　　改性PVC塑料顆粒熔化溫度：185~205℃，模具溫度：20~50℃ ，注射壓力：可大到1500bar ，保壓壓力：可大到1000bar， 注射速度：為避免改性PVC塑料顆粒材料降解，通常要用非常低的注射速度。

　　改性PVC塑料顆粒流道和澆口：全部常規(guī)的澆口都能夠使用。要是加工較小的部件，使用針尖型澆口或潛入式澆口；對(duì)于偏厚的部件，使用扇形澆口。針尖型澆口或潛入式澆口的直徑應(yīng)是1mm；扇形澆口的厚度不可以小于1mm。

  本文出自廣東順德金康業(yè)塑料有限公司，轉(zhuǎn)載請(qǐng)注明出處！更多金康業(yè)改性PVC塑料相關(guān)資訊請(qǐng)點(diǎn)擊：http://www.c88801.com/，熱線(xiàn)電話(huà)：400-660-1138！
